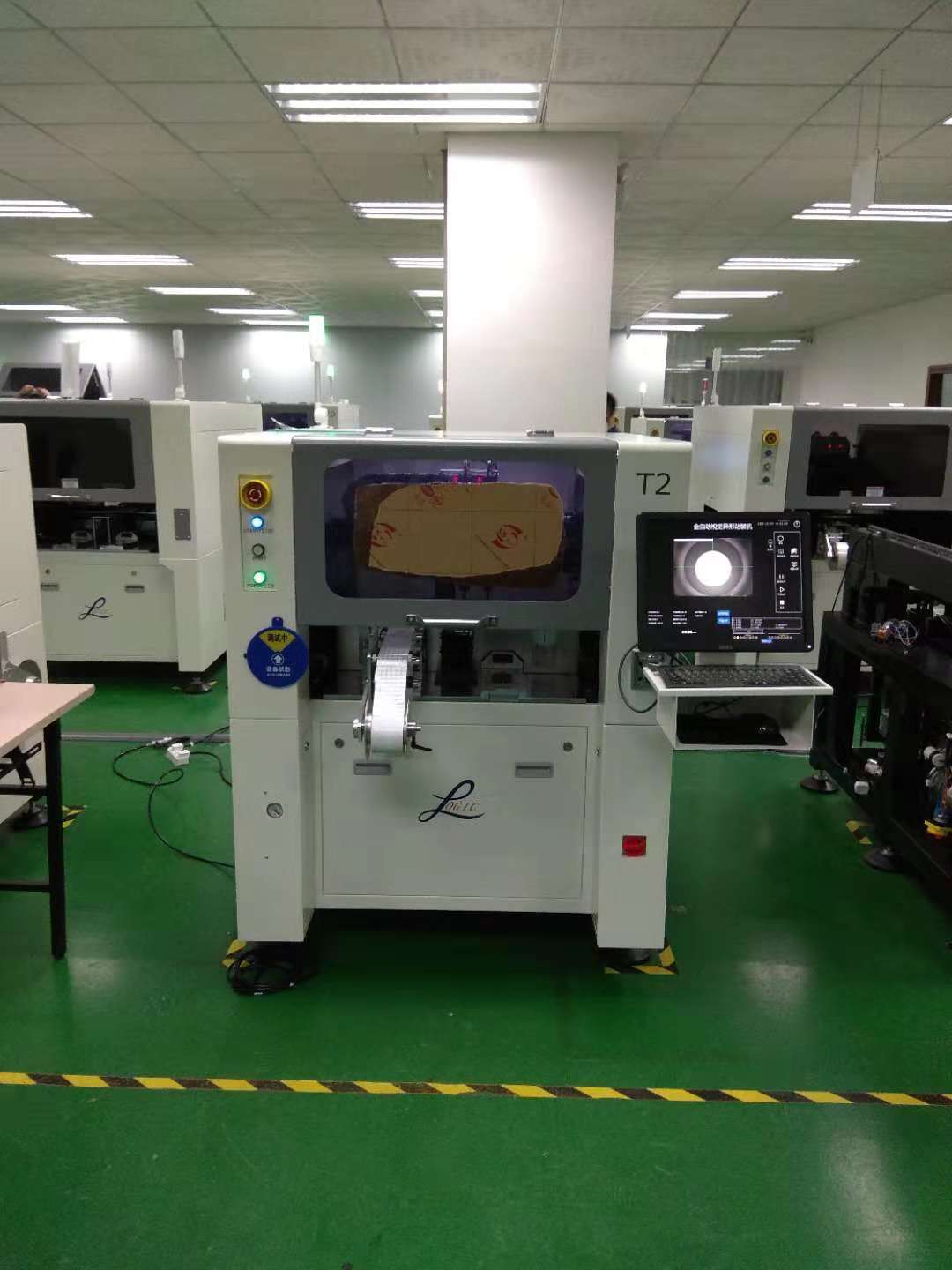

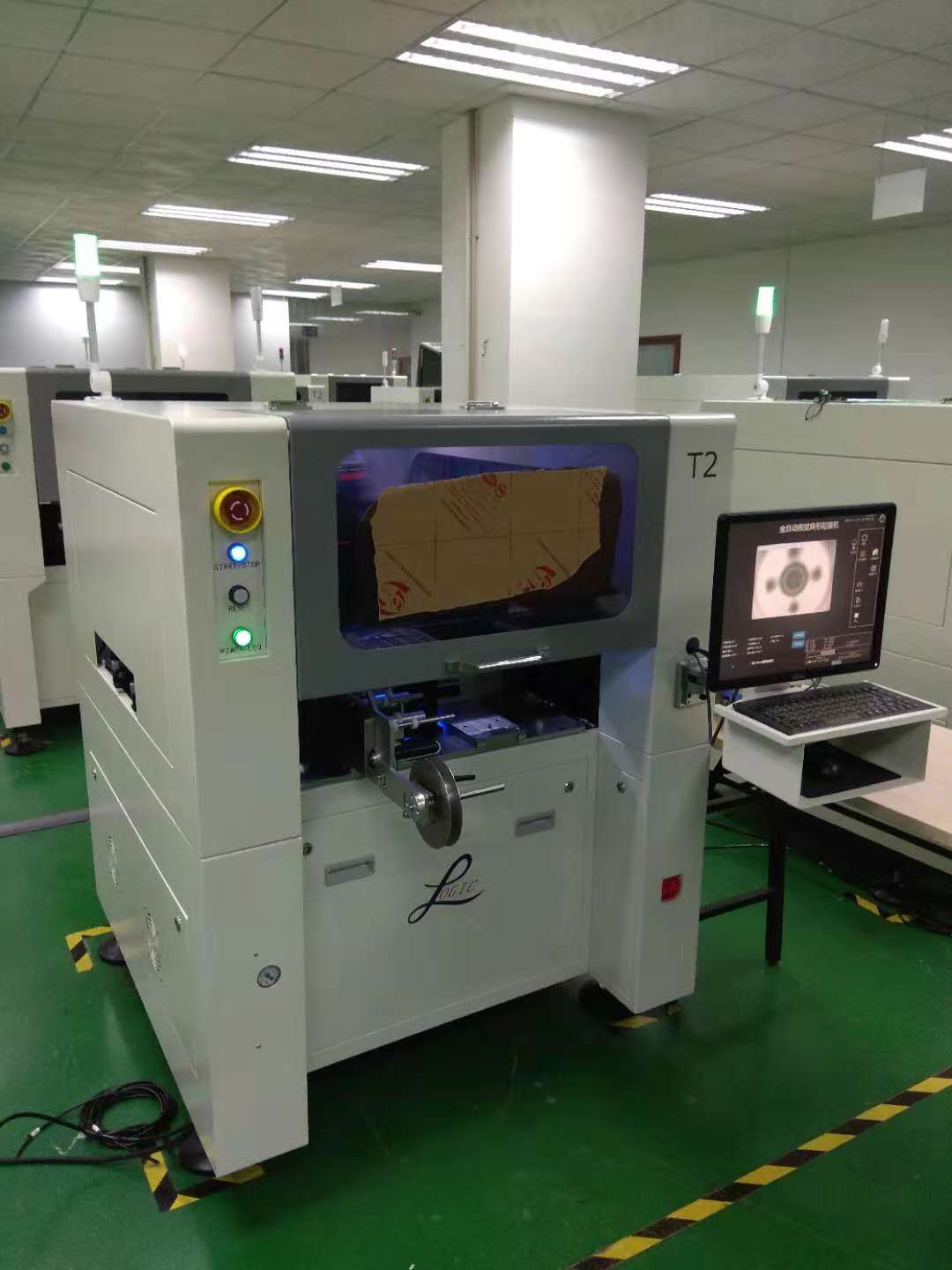

1、全自动异型贴标机应用范围

一、硬件框架配置

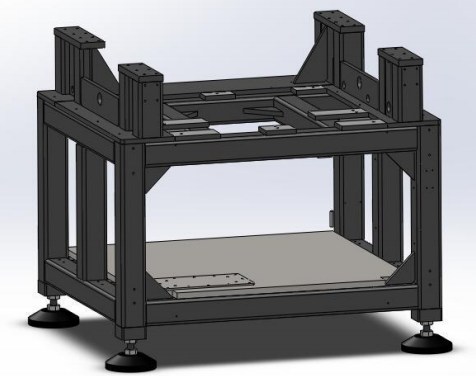

机架——高精度、高强度的一体化加厚钢架，结构可靠性更高，保证设备长期高速稳定贴装产品

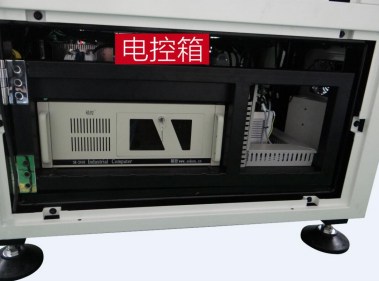

电控箱----安全便捷的合页式电控箱设计,相较于常规的内置式电控结构而言更易于维护、清洁、保养等工作的进行,工作人员可视化的设备电控部件管理,能达到
有效管控机台稳定性,及时排除电控隐患提高机台使用寿命的目的

1-5、其他行业有精密贴装要求的平面贴装类产品

• 全自动贴标机适用于SMT行业的标签、泡棉、背胶、屏蔽盖及柔性板补强的贴附。
• ◇ 能大大提高SMT在线贴标产能。
• ◇ 大幅减少操作人员贴标错误率，减少劳动强度。
• ◇ 使SMT生产线更加流畅、更有效率。

• 项 目	参 数
  X Y Z行程	680*680*40mm  500*440*40mm
  产能	1200-2500 pcs/hr
  贴合机标签尺寸	Min.5*5mm  Max.50*100mm
  贴标范围	510*380mm   330*280mm
  产品厚度	0.5mm-8.0mm
  贴标方向	任意角度
  全自动进板方向	左-右  右-左  左-左  右-右
  出标规格	1-15PCS/行
  剥标方式	打印机或智能送料剥离器
  吸标检测	真空检测和落标检测
  全自动的贴标速度	约0.8-1.5sec/pcs
  贴合机定位精度	0.05mm

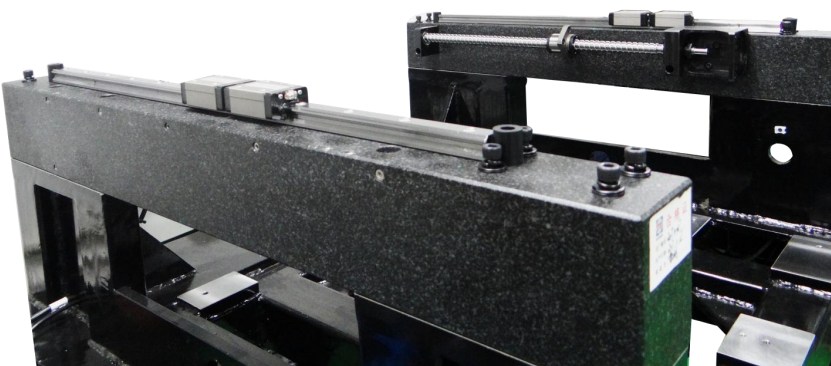

  丝杆、导轨	THK精密丝杆、导轨
  料架容量	4PCS(可定制）
  主控制器	工控机 IPC
  工作高度	900mm±20mm
  传送速度	300mm/sec
  人机界面	17寸液晶
  输入装置	键盘鼠标
  机台连线	SMEMA接口
  单片时数	软体计时器
  贴标总数	软体计数器
  权限区分	密码锁
  操作环境	Windows
  程序编辑	手动示教输入
  轨道调宽	贴合机带有自动调轨
  连机模式	预留网络接口
  伺服系统	松下.多摩川
  重量	约800Kg
  电源	AC220V  50Hz
  电力消耗	2.5KW
  空气消耗	〈1L/min
  气压	4.5-8kg/㎡

• 特　点

  一、全自动贴合机稳定、人性化的软件控制系统

  　　基于Windows操作系统平台，具有多个用户级别，可视化的编程方法，操作简单快捷。

  二、高分辨率、高精度视觉坐标定位

  　　全视觉定位贴合机系统由两个高解析度智能相机和稳定独特的定位算法组合，能校正标签与产品X、Y、R方向及板弯误差，配合双标头使用，高效快捷。

  三、一体化集成控制驱动系统

  　　使用德国力士乐的NYCE驱控一体控制器，运动控制曲线完美，标配完美的调试工具，机器噪音及振动极小。

  四、高精密的AC伺服系统

  　　高精密伺服电机，配备高精度低噪音的THK丝杆、导轨，令设备具有极高的重复性与稳定性。

  五、高效的多工位设计

  　　高效的多位设计，可同时支持多种定制不同的贴标应用，极大程度的提升生产效率，能满足客户多元化的需求。

  六、智能化的飞达设计

  　　电子式的标签飞达，操作简单，精准送料且容易更换，可根据客户要求制定各种规格自动喂料装置。

  七、可定式的标头设计

  　　标头可根据客户产品进行多元化定制。

  八、贴合机智能管控

  　　采用中心数据服务，通过以太网实时传输生产进度，配合订制的报表系统，全方位了解生产情况。
